Se você preferir pode assistir essa aula no Youtube

Olá, e bem-vindo(a) de volta! Na última aula, mergulhamos fundo nas 4 abstrações do C4 Model: Contexto, Container, Componente e Código.

Agora que já sabemos O QUE desenhar em cada nível, vamos focar em COMO desenhar de uma forma que seja clara, consistente e universalmente compreendida.

Nesta aula, vamos cobrir dois tópicos cruciais:

1. A Notação, que é o nosso vocabulário visual
2. As melhores práticas, que são as regras estratégicas do jogo.

Independencia de Notação

Um ponto importante: o C4 Model não é um padrão rígido como a UML. Ele preza pela simplicidade e flexibilidade. O que vou mostrar aqui é um conjunto de recomendações e convenções que funcionam muito bem na prática.

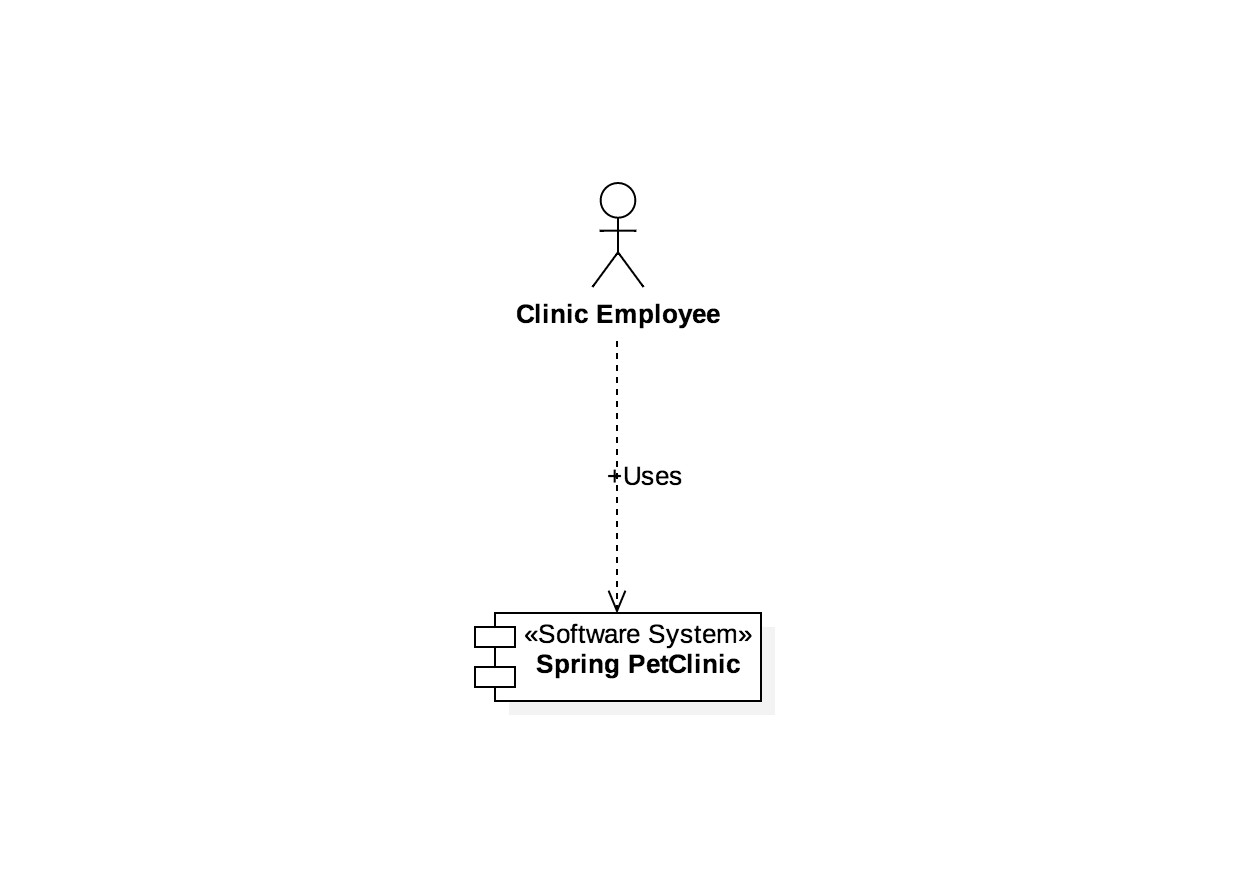

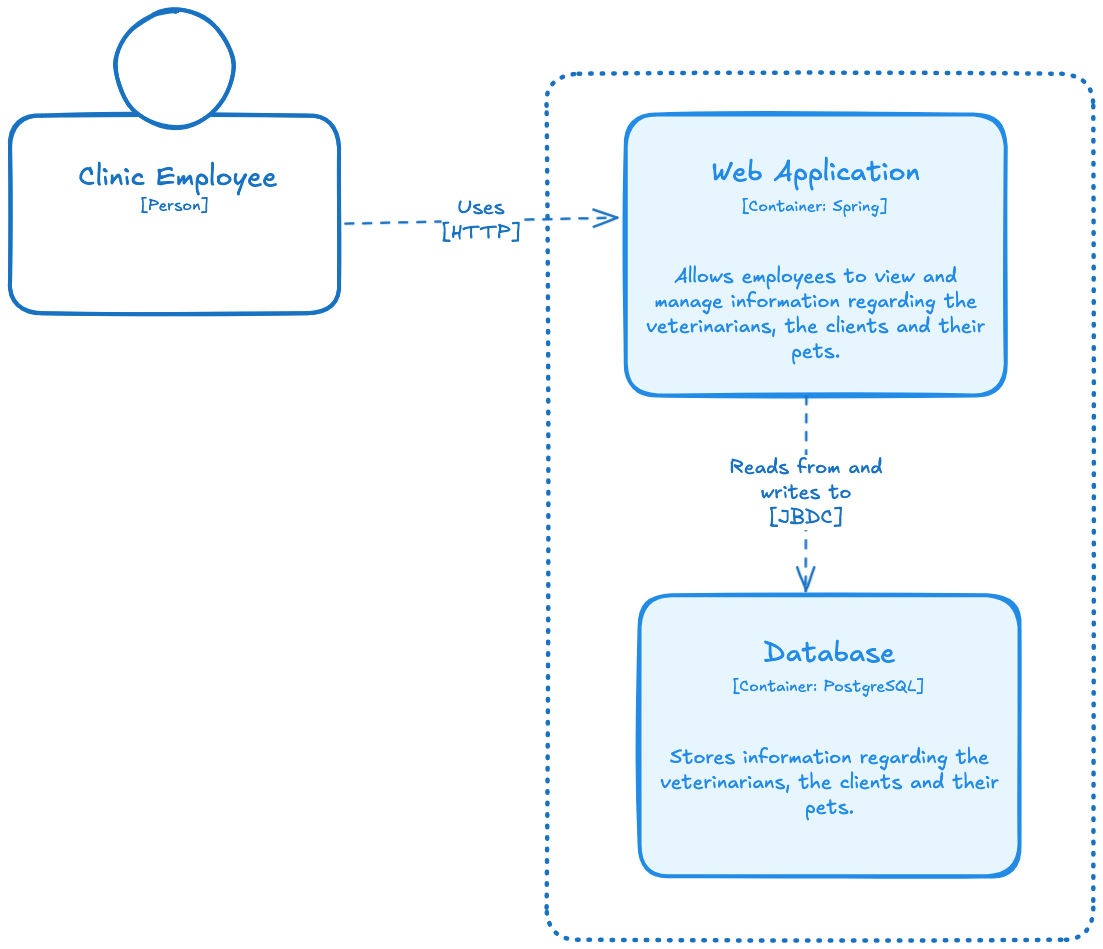

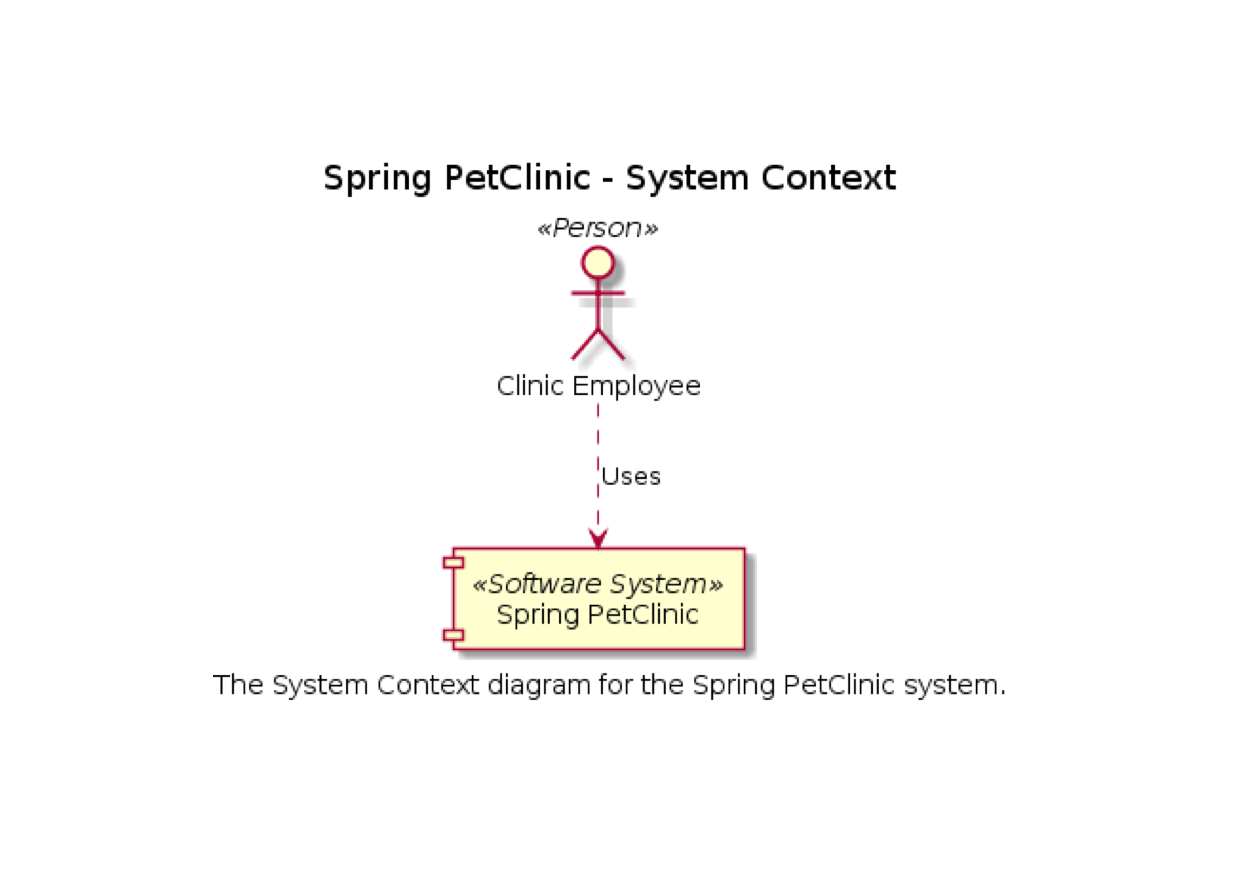

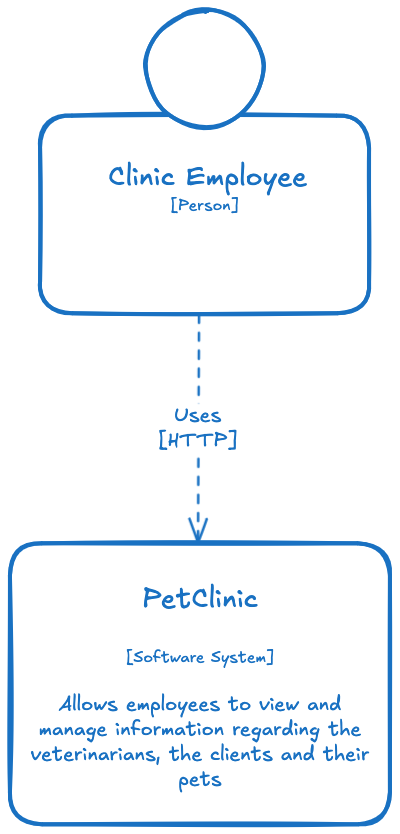

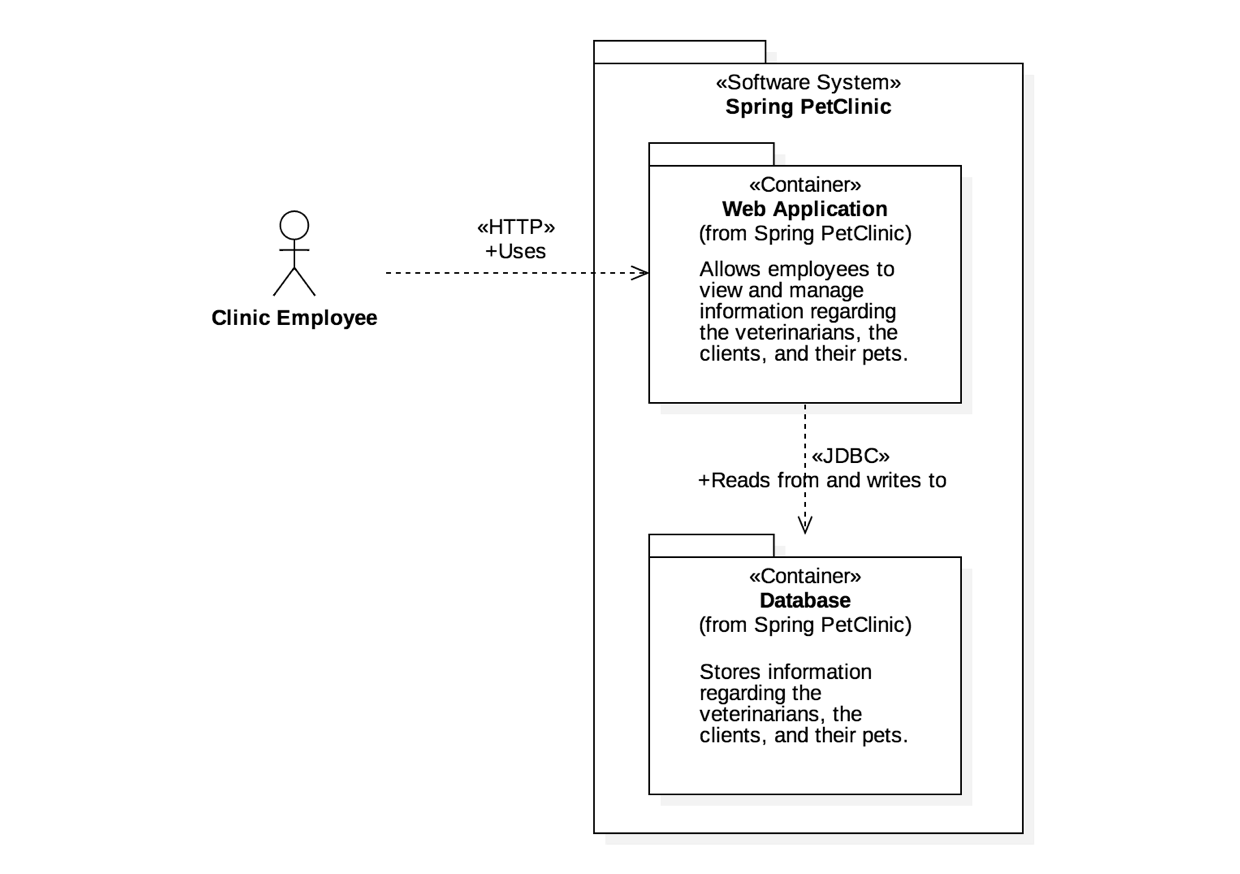

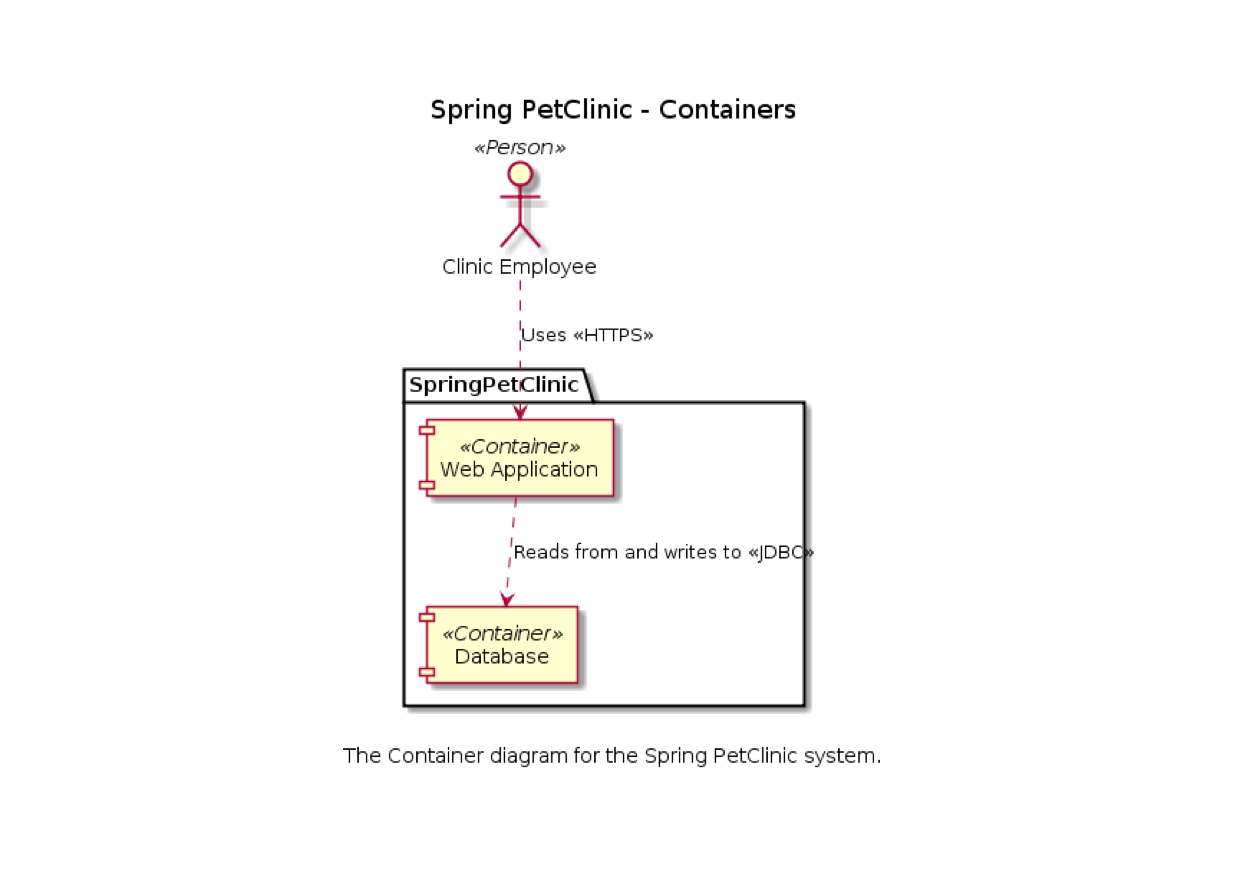

Mas para ficar claro a questão da independencia de notação, veja os 3 desenhos abaixo, os 3 são sobre o mesmo sistema, e os 3 estão usando C4 Model para comunicar a mesma coisa, porém com notação diferentes.
| | |
| —————————————— | —————————————— | | | |
| | | | | |

Explicado isso, vamos fazer uma escolha por uma notação aqui, vamos começar pelos blocos de construção dos nossos diagramas.

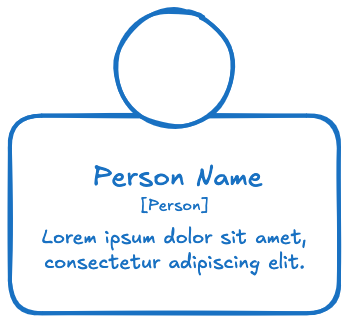

Person

Representa um, ou mais, usuário humano do seu sistema (um ator).

Como desenhar

Geralmente, um retangulo com um circulo na parte central acima.

Vamos colocar o nome do usuário, a indicação [Person] para identificar esse component como person, e opcionalmente uma descrição dele.

Software System

Um sistema de software de interesse, seja o seu ou um externo.

Como desenhar

Uma caixa, geralmente com cantos arredondados ou retos. É importante diferenciar visualmente o seu sistema dos sistemas externos, externo aqui não é externo a sua empresa, mas externo do seu foco de desenho, é comum diferencia-los com cores de fundo diferentes, geralmente deixando em cinza os sistemas externos.

Vamos colocar o nome do sistema de software, a indicação [Software System] para identificar ele como sistema de software, e uma descrição do que ele faz.

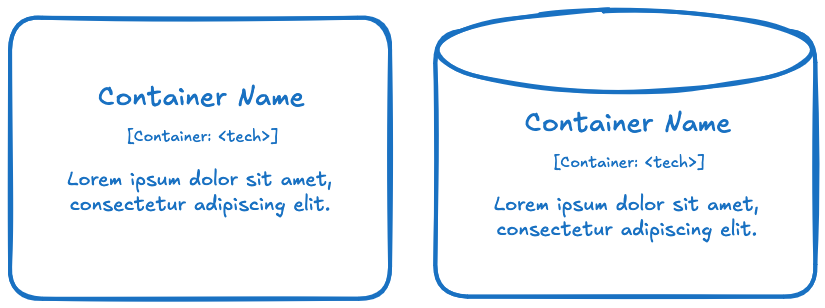

Container

Sãos as partes executáveis ou armazenáveis do seu sistema (uma API, um banco de dados, uma fila, etc.).

Como desenhar:

Uma caixa, mas que fica dentro da fronteira do seu Sistema de Software.

É comum usar algumas formas para deixar ele mais representado, exemplos, um cilindro em pé para banco de dados, um “celular” para app, ou “browser’ para website, etc.

Vamos colocar o nome do container, a indicação [Container: (tech)], para identificar ele como um container, e uma descrição do que ele faz.

É importante no lugar de (tech) colocar a tecnologia do container, isso é altamente recomendado dentro da metodologia do C4 Model.

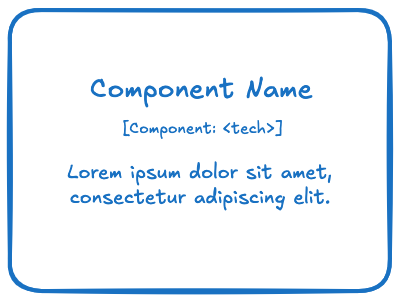

Component

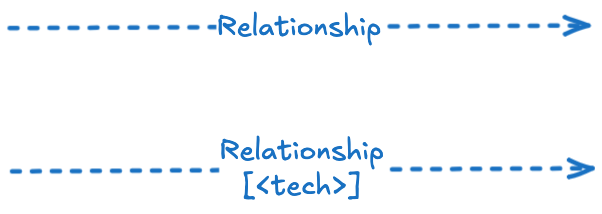

Relacionamento

São as conexões entre os nossos outros componentes, podem ser chamadas de API http, rpc, podem ser chamadas de funções, etc, dependendo da camada vamos ter a especificação da tecnologia do relacionamento.

Como desenhar: Uma linha tracejada (ou não) com o nome da relação, em algumas camadas usamos também abaixo do nome a tecnologia dessa relação.

Não precisa ser artista

Percebeu como é facil e simples a parte de notação? Não precisa ser um artista. Quando formos para a parte prática vai ficar ainda mais fácil, eu te prometo isso.

Criamos formas simples e reutilizamos para não perdemos tempo “Desenhando”.

O grande ponto aqui é como fazemos isso de forma eficaz!

Recomendações

Eu queria deixar com vocês 7 pontos espeficicamente sobre notação:

1. Simplicidade: Use um conjunto mínimo de formas e cores. O objetivo não é criar uma obra de arte, mas um diagrama fácil de ler. Menos é mais.
2. Consistência: Seja consistente! Se você usou uma caixa azul para representar um banco de dados em um diagrama, use a mesma caixa azul em todos os outros. A consistência cria um atalho mental para o leitor. Com isso você vai perceber que os seus desenhos as pessoas vão ter facilidade de ler
3. Rótulos claros: Cada elemento e cada seta precisam de um nome e uma breve descrição. Uma seta não deve dizer apenas “Usa”. Ela deve dizer o quê e como.
   • Exemplo Ruim: Sistema A -(Usa)-> Sistema B
   • Exemplo Bom: Sistema A -> Sistema B (Envia notificação de pedido via [JSON/HTTPS]) Da trabalho, mas vale a pena
4. Título e legenda: Todo diagrama precisa de um título claro (ex: “Diagrama de contexto do Sistema de Pedidos”) e, se necessário, uma legenda explicando as cores ou estilos de linha (ex: “Linha Pontilhada = Mensagem Assíncrona”). Isso é quase sempre deixado de lado.
5. Indicadores de tecnologia: Nos níveis de Container e Componente, é útil adicionar o nome da tecnologia principal entre colchetes. Ex: API de Pedidos [Java], Banco de Dados [PostgreSQL]. Isso ajuda demais na implementação, principalmente se a empresa está em alguma transição ou mais comum se tem mais de uma tecnologia
6. Direcionalidade: As setas devem ter um sentido claro. Elas mostram quem inicia a comunicação e quem a recebe. Parece bobo, mas precisa ficar claro, eu estudei algumas formas de descrever arquitetura, e tem dois pontos que eu gostaria de compartilhar, a primeira é que não é comum fazermos a ida e a volta da comunicação no C4 Model, exemplo um request HTTP indo para o sistema e um outro relacionamento voltando com a response, podemos complementar o nosso desenho com outras formas de descrever isso, exemplo um diagramma de sequencia que possibilita cenarios de erros e tudo mais, não é o cado do C4 Model, e o segundo ponto é sobre Consumers (em arquiteturas com filas ou eventos), a direção aqui é sempre da fila ou topico ou broker para o consumer, e não o contrario, existe algumas notações, se eu não me no archimate, que é invertido, aqui mantemos sempre a direção da comunicação, para deixar o fluxo mais fluido.
7. Não se prenda: Use formas e cores que melhor podem representar o que você quer comunicar, as vezes, um icone do S3 pode representar melhor um container do que uma caixa, se faz sentido e está dentro das recomendações acima, faça! - Muitas pessoas ficam presas na notação do site do C4 Model, ou na notação da empresa antiga, eu já vi gente defendendo que tinha uma notação certa! a do C4 Model, qual? não existe, por exemplo, você não acha que um diagrama que a cor principal é a cor da empresa não vai ter um apelo e uma identidade melhor para as pessoas dessa empresa? Busca um bom constraste e absorve essa identidade para seus diagramas, só lembre das recomendações, Simplicidade e Consistência.

Vou deixar nos materiais um checklist detalhado e fácil de validar um bom diagrama, vamos usar ele nas aulas práticas.

Melhores Práticas - A estratégia por trás do diagrama

Ter uma boa notação é importante, mas a estratégia de como você cria e usa os diagramas é o que realmente faz a diferença.

Então tenha em mente:

1. Pense na Audiência Primeiro (Audience First): Antes de desenhar uma única caixa, pergunte-se: “Para quem é este diagrama?”. A resposta definirá o nível de abstração (Contexto, Container ou Componente) que você deve usar.
2. Conte uma História (Tell a Story): Um bom diagrama não é só um amontoado de caixas e setas. Ele conta uma história sobre como uma funcionalidade é entregue ou como o sistema resolve um problema. Organize os elementos para que essa história flua de forma lógica.
3. Comece pelo Nível Mais Alto (Start High-Level): Eu já tive varias experiencias onde travei em qual eu começo, ta claro as vezes o nivel mais baixo, mas a dica é Sempre comece pelo Diagrama de Contexto (Nível 1). É a forma mais fácil de definir o escopo e garantir que todos entendam o quadro geral antes de mergulhar nos detalhes técnicos.
4. Itere e Refine (Iterate and Refine): Seu primeiro rascunho não será perfeito. Desenhe, peça feedback, refine. Use ferramentas como o Excalidraw para rascunhos rápidos e colaborativos antes de formalizar.
5. Mantenha Atualizado (Keep it Up-to-Date): Este é o maior desafio de todos. Diagramas manuais ficam obsoletos rapidamente. A melhor prática definitiva é tratar sua arquitetura como código. E é exatamente isso que vamos explorar no módulo avançado sobre Structurizr, onde você aprenderá a gerar seus diagramas a partir do código, garantindo que eles nunca mais fiquem desatualizados.

Seu próximo passo

Agora que você dominou a Notação C4 e entendeu as Melhores Práticas, está na hora de partir para a Mão na Massa!

Nos investimos um tempo aqui, falando de teoria e praticas, isso é importante, se precisar reveja, pergunte.

Mini Desafio: Antes de continuar, abra o Excalidraw e faça um rascunho de um sistema simples aplicando a notação que aprendemos. Use as 7 recomendações como checklist. Tira uma foto e posta no grupo - quero ver sua criatividade o seu empenho!

No próximo módulo vamos começar a modelar o nosso “Sistema de Pedidos” do zero, usando o Excalidraw para aplicar tudo o que aprendemos até aqui.

Te vejo lá!
